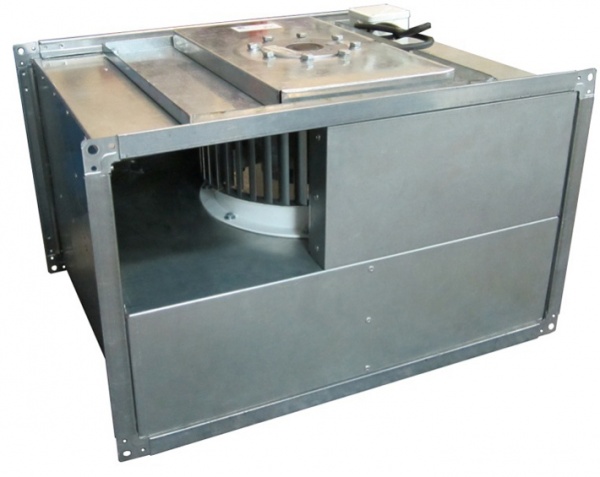

Вентилятор канальный КВТ №100-50 Д6 10
Общие сведения
- низкого и среднего давления;
- одностороннего всасывания;
- компактная конструкция;
- корпус прямоугольный из стального оцинкованного металла;
- электродвигатель с внешним ротором;
- защита от перегрева двигателя встроенными термоконтактами;
- возможность регулирования скорости вращения рабочего колеса;
- простота монтажа
- легкость в обслуживании, благодаря откидной крышке;
- работа вентилятора в любом положении.
Назначение
- системы приточно-вытяжной вентиляции и кондиционированияпомещений различного назначения;
- другие производственные и санитарно-технические цели.
Варианты изготовления
ТУ 4861-025-13046624-2009
- общего назначения из углеродистой стали.
Условия эксплуатации
Температура окружающей среды от минус 40 до плюс 40 °С. Перемещаемая среда не должна содержать липкие и волокнистые вещества. Умеренный климат; вторая и третья категории размещения. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата — первая категория размещения.
Допустимое содержание механических примесей — не более 100 мг/м3.
.png){kind=icon}
.png){kind=icon}
Вентиляционное оборудование, вентиляторы
Технические характеристики канального вентилятора КВТ
|
Типоразмер вентилятора |
Производительность, м3/час |
дБ |
Мощность, Вт |
Ток, А |
Напряжение/частота,В/Гц |
|
Низкого давления |
|||||
|
КВТ 40-20 Е2 01 КВТ 50-25 Е2 01 КВТ 60-35 Е4 01 КВТ 60-35 Д4 01 КВТ 70-40 Д4 01 КВТ 80-50 Д4 01 КВТ 100-50 Д4 01 |
1260 1740 2880 4030 5640 8100 10090 |
60 59
|
200 290 290 520 880 1600 2080 |
0,9 1,4 1,4 1,4 1,9 3,8 4,8 |
230/50 230/50 230/50 400/50 400/50 400/50 400/50 |
|
Среднего давления |
|||||
|
КВТ 40-20 Е4 10 КВТ 50-25 Е4 10 КВТ 50-30 Е4 10 КВТ 50-30 Е6 10 КВТ 60-30 Е410 КВТ 60-35 Е4 10 КВТ 60-35 Е6 10 КВТ 50-25 Д4 10 КВТ 50-30 Д4 10 КВТ50-30 Д6 10 КВТ 60-30 Д4 10* КВТ 60-35 ДD4 10* КВТ 60-35 Д4 11 КВТ 60-35 Д6 10 КВТ 70-40 Д4 10 КВТ 80-50 Д4 10** КВТ 100-50 Д6 10 |
930 1820 2090 1610 2700 2700 2985 1910 2350 1830 2480 2800 4350 3220 6720 7130 9640 |
53 56 60 53 66 66 59 54 56 51 61 61 62 54 71 66 64 |
180 520 700 260 990 1020 690 500 820 350 910 1000 2070 720 4070 4860 3800 |
0,8 2,5 3,6 1,2 4,7 4,9 3,4 1,0 1,5 0,9 1,9 2,0 4,0 1,7 7,4 9,6 7,7 |
230/50 230/50 230/50 230/50 230/50 230/50 230/50 400/50 400/50 400/50 400/50 400/50 400/50 400/50 400/50 400/50 400/50 |
